摘要：分析了唐山電力通信網業務管理中遇到的問題，根據這些問題提出搭建綜合業務數據網絡并付諸實施。重點闡述了數據網絡的組網和MPLS_VPN網絡部署方案以及路由協議規劃。數據網系統的可靠運行大大提高了唐山電力通信網綜合業務的管理水平。

　　關鍵詞：綜合業務數據網；路由器；IGP；BGP

　　中圖分類號：[TN915.12]        文獻標識碼：A          文章編號：

　　英文摘要：The application of Comprehensive business data networks in Tangshan power communications network

　　AN Guang-Chen1,2, LI Jin-Lu2

　　（1. College of Business Administration，North China Electric Power University，Beijing 102206， China;2. College of Business Administration，North China Electric Power University，Beijing 102206， China）

　　Abstract: Problems in the business management of Tangshan power communication network are analysed in this paper. According to these problems, a plan of comprehensive business data network is proposed and realized. The networking of data network, the deployment scheme of PLS_VPN network and routing protocol are discussed in detail. The reliable operation of the system of data networks has greatly improved the management standard of Tangshan power communication network.

　　Key Words: comprehensive business data networks; router;IGP;BGP

　　引言

　　近兩年，隨著經濟的發展，唐山地區負荷不斷攀升，電網的建設不斷加快，截止到2007年12月底，唐山供電公司所屬220kV變電站21座， 110kV變電站65座，7個供電部，23個營業站。公司變電站及所屬營銷網點數量已超過100多個。同時，隨著數字化電網、5E（ERP、ECM、EAM、EMS/MOS、EAI）工程建設的推廣，變電站調度保護自動化信息、電能計量信息、配網控制信息、電網在線監測、農電管理信息以及視頻會議、視頻監控等業務的傳輸均需要較大帶寬，并要求網絡高可靠性和安全性。由于中心站設備容量有限，唐山電力通信利用現有的SDH網絡，采用MSTP或2M+網橋轉換方式，無法滿足電力新型IP業務的傳輸需求，所以在唐山電網迫切需要建設一個功能強大、性能安全可靠的綜合業務數據平臺。

　　1  唐山電力通信綜合業務數據網絡建設計劃

　　1.1  2009年數據網絡建設計劃

　　1）建設黃各莊、京唐港、津西、古冶西、東安、北營、曹妃甸等7臺220kV變電站匯聚設備。

　　2）左家塢等8臺110kV變電站接入設備。

　　1.2  2010年數據網絡建設計劃

　　1）建設新大樓1臺核心路由器。

　　2）建設興旺寨、羅屯、建華道3座220kV變電站3臺匯聚路由設備。

　　3）建設南胡等8座110kV變電站共計8套接入網絡設備。

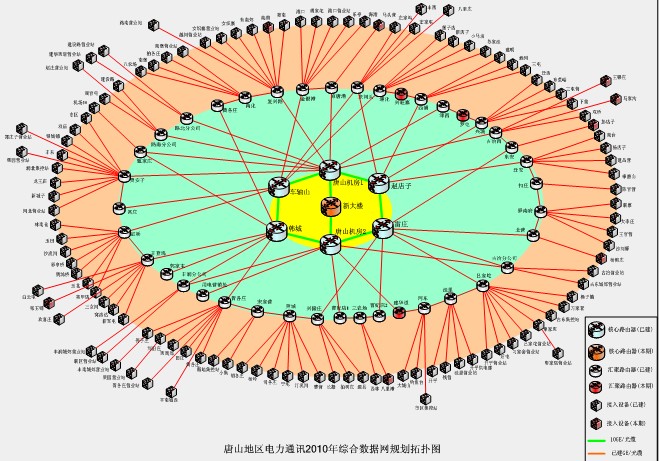

　　唐山地區電力通信2010年綜合數據網規劃拓?fù)鋱D

　　2  唐山電力綜合業務數據網技術方案

　　依據《華北電網有限公司數字化電網數據網絡建設原則》，整個網絡按三層結構考慮：核心層、匯聚層和接入層，網局所需信息經唐山核心層匯聚轉發。

　　2.1  網絡資源

　　唐山電力綜合數據網主要基于光纖方式，充分利用SDH及波分資源，采用路由器組網技術進行搭建。目前，唐山電力SDH傳輸網絡主要有兩種：一種是以NEC2.5G四纖復用段保護環為主網架的傳輸網絡，另一種是以Marconi OMS16/84和Marconi OMS16/64為主設備的帶寬為2.5G的傳輸網絡。

　　2.2  網絡層次結構

　　電力綜合網滿足多業務承載的要求，采用MPLS/VPN技術，以實現網絡的高性能和支持各種業務，隔離不同業務，保證各種電力生產管理業務安全，滿足國電對電力數據網業務橫向隔離的原則。在MPLS/VPN中對不同關鍵業務的VPN實現帶寬保護，保證預留帶寬不被其他業務侵占，提供量化的在全網開放QOS業務的能力。

　　核心層 包括唐山中心站、雷莊、趙店子、車軸山及韓城6臺核心路由器，核心層設備、核心層與匯聚層之間通過千兆以太網或155M/622M的POS口互聯。

　　匯聚層 主要包括公司全部220kV變電站及主要的分公司、供電部，采用千兆與接入層互聯。匯聚層為接入層預留若干100M接口。

　　接入層 主要包括公司110kV變電站、城郊營業站。建設后110kV變電站及城郊營業站均預留若干100M接口。

　　2.3  網路拓?fù)湓O(shè)計

　　為保證網絡的可靠性，在網絡的拓?fù)湓O(shè)計中，盡可能遵循在核心層和匯聚層所有節點都具備雙路由與其它節點聯通，即任何一條單一傳輸電路或單一節點設備故障不會影響整個網絡的運行。在接入層節點也應盡量建設備用的光纜路由或光纖電路，特別是城郊營業站如果不具備雙路由應采用租用的商業電路做為第二路由接入數據網，以滿足可靠性要求。

　　2.4  網絡管理

　　中心建立一套全網網管中心系統，全面負責網絡的管理。

　　3  唐山電力綜合業務數據網的組網原則

　　1）先進性：唐山電力綜合業務數據網采用先進成熟的通信和計算機技術進行組網，網絡采用先進的高端路由器，能充分滿足現在及將來網絡、業務發展的需求，在未來幾年內都不會過時。

　　2）可擴充性：系統可隨著公司業務需求的變化，留有擴充余地。網絡結構采用層次化的網絡結構，利于網絡的管理和維護、網絡的穩定和網絡的可擴展，同時盡量減少網絡的層次，減少網絡延時，提高網絡性能。

　　3）標準化和開放性：系統采用通用的國際標準和協議，能與其它廠家的產品互連互通，能與ATM/SDH寬帶傳輸交換平臺充分互聯，能夠承載和交換各種信息并將其接入公眾用戶。

　　4）可靠性：綜合業務數據網依據現有SDH網絡，采用物理鏈路備份和動態路由協議來實現路由備份和負載分擔，保證網絡互通性；關鍵部件冗余配置，保證單節點的可靠性。

　　5）可管理性：系統采用統一的網絡及業務管理系統，即在中心站建立一套全網網管中心系統，全面負責網絡的管理。

　　4  唐山電力綜合業務數據網MPLS_VPN網絡部署方案

　　4.1  唐山地區網與華北局主網邊界構成

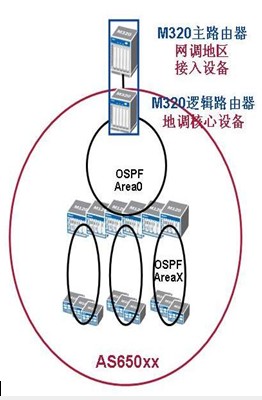

　　唐山電力綜合業務數據網的核心設備與華北局主網在地區部署的骨干層設備重疊，設備一分為二，分為兩個LR邏輯路由器，作為主網和地區網分別使用。主路由器作主網的設備，作為唐山地區500kV站、發電廠接入骨干點；邏輯路由器作為唐山電力綜合業務數據網的核心設備，作為唐山電力220kV及以下變電站、營業點接入設備。唐山電力綜合業務數據網使用Juniper的Logical Router技術對設備進行邏輯區分，形成主路由器和虛擬路由器，進行功能區分，分屬不同的AS區域。（注：劃分邏輯路由器后，邏輯路由器之間或邏輯路由器與主路由器的連接需使用外部網絡線纜，與真實路由器連接相同）。唐山電力綜合業務數據網和華北主網的邊界是M32路由器。見下圖。

　　4.2  VPN規劃

　　通俗的講，VPN就是用共享的公眾網絡建立特定用戶的數據傳輸通道，將用戶的遠程分支辦公室、商業伙伴、移動辦公人員等連接起來，提供端到端的、有一定安全和服務質量保證的數據通信服務的網絡技術。唐山電力綜合業務數據網沿用華北電力綜合信息網原有的業務及VPN規劃，并與華北電力綜合信息網的RT參數保持一致，劃分如下表：

　　5.1 IGP（域內路由協議）規劃

　　唐山電力綜合業務數據網采用獨立AS域，，避免OSPF區域過大造成的路由LSA泛濫與路由振蕩。220kV站組成自己的骨干網絡，部署OSPF Area0區域， 根據地域及110kV站的連接點劃分OSPF子Area，為日后100kV站、35kV站以及其他業務節點的網絡接入提供擴展。

　　*目前唐山地區路由器均使用Area 0。

　　6.2  BGP（域間路由協議）規劃

　　由于MPLS VPN業務的延伸，唐山電力綜合業務數據網在各路由器上部署B(yǎng)GP協議，作為VPN業務的傳遞，選用核心M320（邏輯部分）和核心M120作為BGP RR。所有的PE路由器均與兩臺BGP RR之間建立IBGP Session。

　　隨著網絡業務的發展，需持續監控核心RR路由器的主引擎CPU利用率，當發現主引擎CPU利用率經常超過30％時，需要增加專用路由器作為BGP RR或ASBR使用。本次部署，BGP協議傳送MPLS VPN路由信息和OSPF域內的路由器連接信息。

　　6  結束語

　　唐山電力綜合業務數據網絡的建成，為公司生產自動化、營銷現代化、管理信息化的建設提供了技術先進、業務多樣、性能優異、安全可靠、使用便捷的數據通信網絡平臺，為唐山電網提供了信息、數據、語音、圖像、多媒體等各種業務，為實現公司"一強三優"的戰略目標提供了有力保障。

　　參考文獻

　　[1]何寶宏，田輝等. IP虛擬專用網技術. 北京：人民郵電出版社，2008.7

　　[2]魏亮. 路由器原理與應用.北京：人民郵電出版社，2005.10

　　[3]信息產業部綜合規劃司.寬帶IP城域網工程設計暫行規定.北京：北京郵電大學出版社，2005.10
